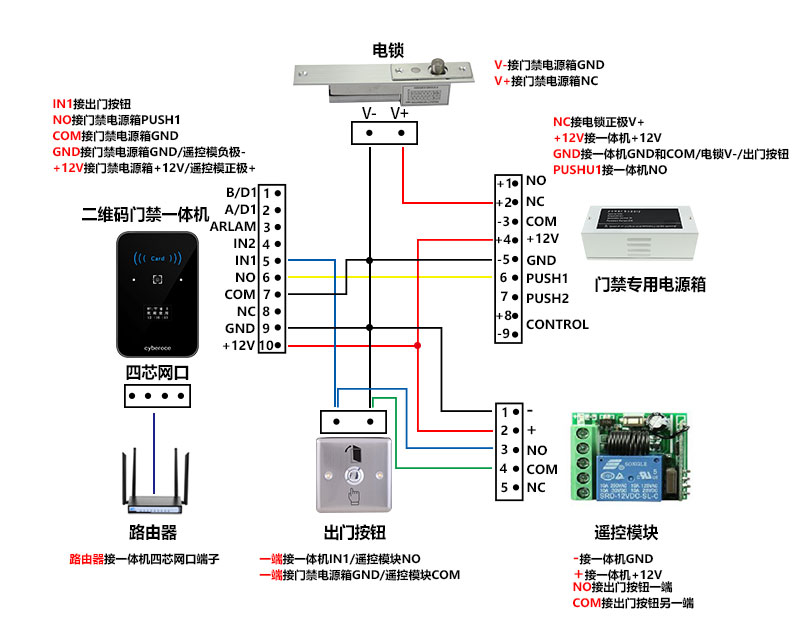

二維碼門禁一體機接無線遙控開門模塊接線

作者：塞伯羅斯　　發布日期：2021-11-09 00:00:00 　閱讀 1022 次


二維碼門禁一體機：

IN1接出門按鈕

NO接門禁電源箱PUSH1

COM接門禁電源箱GND

GND接門禁電源箱GND/遙控模負極-

+12V接門禁電源箱+12V/遙控模正極+

四芯網口接路由器

門禁專用電源箱：

NC接電鎖正極V+

+12V接一體機+12V

GND接一體機GND和COM/電鎖V-/出門按鈕

PUSHU1接一體機NO

電插鎖：

V-接門禁電源箱GND

V+接門禁電源箱N(xiāo)C

出門按鈕：

一端接一體機IN1/遙控模塊NO

一端接門禁電源箱GND/遙控模塊COM

遙控模塊：

-接一體機GND

+接一體機+12V

NO接出門按鈕一端

COM接出門按鈕另一端
